Współczynnik odblasku RL
R3
Źródło Deklaracja DWU/SZ/2026/401, badanie wg PN-EN 1436
Warunek użycia Linia sucha, w dniu wykonania
Deklaracja przykładowa
Oznakowanie poziome termoplastyczne
Masa termoplastyczna układana na nawierzchni w liniach przerywanych i ciągłych.
Rysunek wyrobu
Wymiary w mm. Rysunek powstaje z parametrów wyrobu; linia przerywana pokazuje największe przemieszczenie dopuszczone deklarowaną klasą.
Parametry z deklaracji
Luminancja Qd
Q3
Źródło Deklaracja DWU/SZ/2026/401, badanie wg PN-EN 1436
Warunek użycia Linia sucha, w dniu wykonania
Deklaracja przykładowa
Odporność na poślizg SRT
S1
Źródło Deklaracja DWU/SZ/2026/401, badanie wg PN-EN 1436
Warunek użycia Nawierzchnia asfaltowa, linia sucha
Deklaracja przykładowa
Linia przerywana ma szerokość 120 mm, kreskę 4 000 mm i przerwę 8 000 mm. Grubość warstwy po ułożeniu wynosi 3 mm.
Deklaracja podaje klasę współczynnika odblasku R3, luminancji Q3 i odporności na poślizg S1. Wartości dotyczą linii suchej w dniu wykonania.
Dla tego wyrobu poziom powstrzymywania i klasa szerokości pracującej nie są deklarowane.
Pozostałe parametry
- Szerokość linii
- 120 mm
- Kreska i przerwa
- 4 000 mm i 8 000 mm
- Grubość warstwy
- 3 mm
- Posypka
- kulki szklane
Montaż: kolejność prac
-
Krok 1
Wytyczenie osi linii
Na miejscu Taśma miernicza, sznur traserski, projekt oznakowania
-
Krok 2
Ułożenie masy termoplastycznej
Na miejscu Układarka do mas, masa, kulki szklane
-
Krok 3
Kontrola grubości i wymiarów
Na miejscu Mierniczka grubości warstwy, przymiar
-
Krok 4
Zabezpieczenie na czas stygnięcia
Na miejscu Stożki, tablice, dwie osoby
Zdjęcia wyrobu
Do pobrania
Przykładowe realizacje z tym wyrobem
Przykładowa realizacja, dane fikcyjne

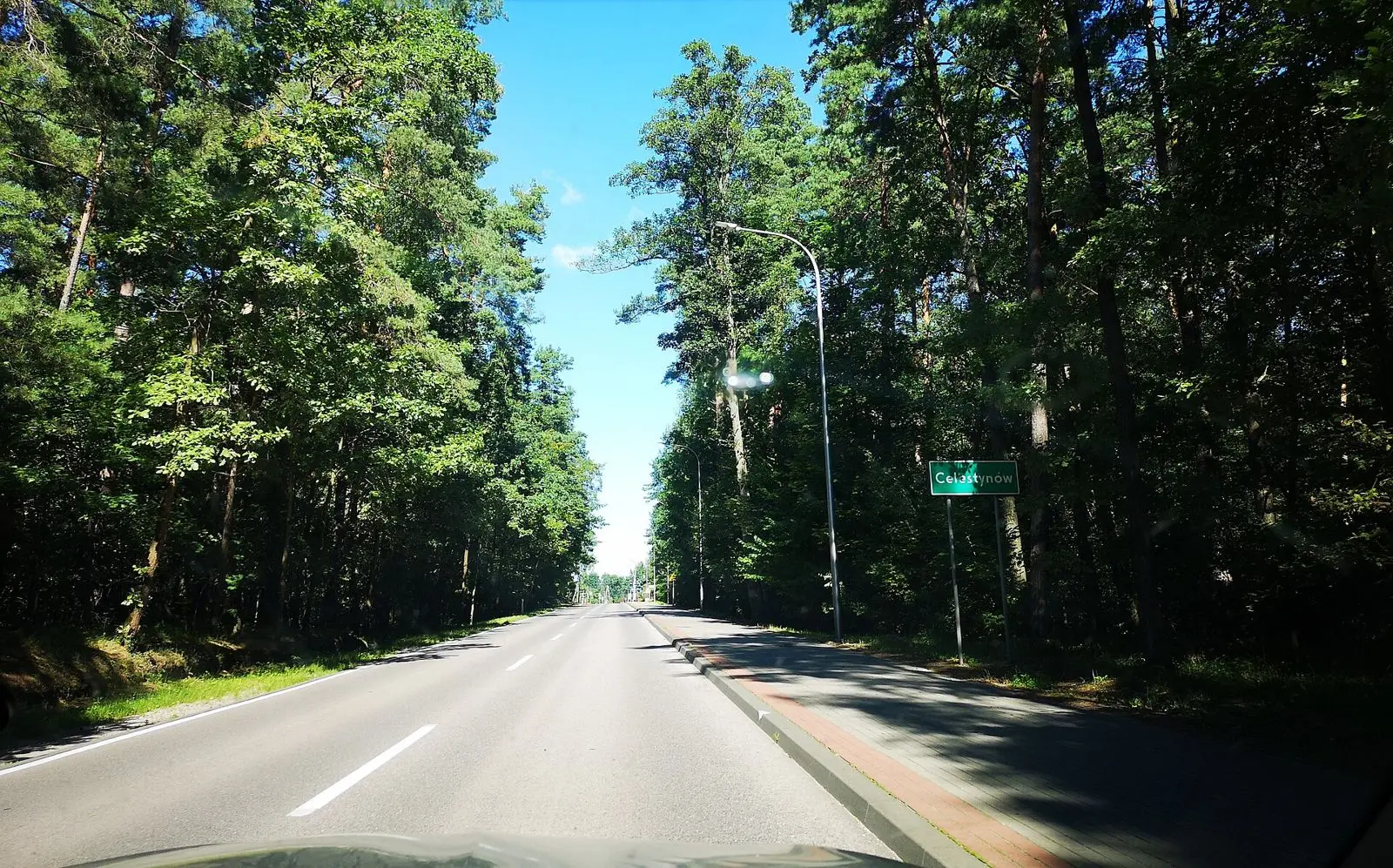

Przykładowa realizacja: droga ekspresowa
Bariera H2, ekran i oznakowanie poziome na odcinku drogi ekspresowej. Dane są fikcyjne.
Przykładowa realizacja, dane fikcyjne

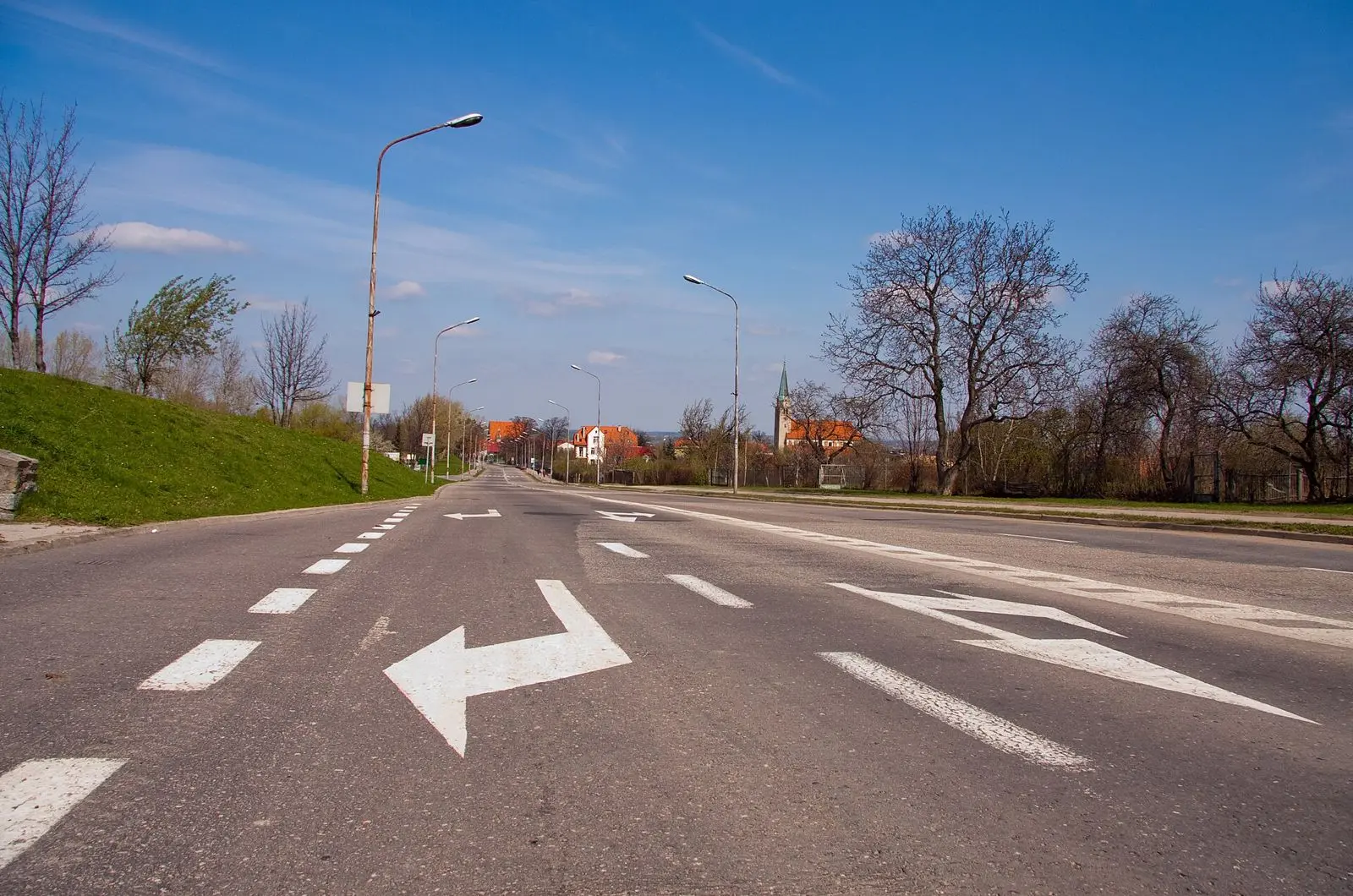

Przykładowa realizacja: oznakowanie po remoncie
Linie, strzałki i znaki po remoncie ulicy w mieście. Dane miejsca i inwestora są fikcyjne.
Podaj wymagania z projektu
Formularz zapisuje poziom powstrzymywania, klasę szerokości pracującej, długość odcinka i załączniki z projektu. Wybór wyrobu zostaje po stronie projektanta.
