Izolacyjność akustyczna
B3
Źródło Deklaracja DWU/SZ/2026/201, badanie wg PN-EN 1793-2
Warunek użycia Panel 100 mm w słupkach stalowych, szczelne połączenia
Deklaracja przykładowa
Ekran akustyczny pochłaniający
Panele pochłaniające w słupkach stalowych na fundamencie. Deklaruje kategorie izolacyjności i pochłaniania.
Rysunek wyrobu
Wymiary w mm. Rysunek powstaje z parametrów wyrobu; linia przerywana pokazuje największe przemieszczenie dopuszczone deklarowaną klasą.
Parametry z deklaracji
Pochłanianie dźwięku
A3
Źródło Deklaracja DWU/SZ/2026/201, badanie wg PN-EN 1793-1
Warunek użycia Strona pochłaniająca zwrócona ku drodze
Deklaracja przykładowa
Obciążenie wiatrem
1,0 kN/m²
Źródło Deklaracja DWU/SZ/2026/201, obliczenie wg PN-EN 1794-1
Warunek użycia Słupki co 4 000 mm, wysokość 3 000 mm
Deklaracja przykładowa
Ekran ma wysokość 3 000 mm. Słupki stalowe stoją co 4 000 mm w fundamentach o głębokości 1 500 mm, a panele o grubości 100 mm wsuwa się między ich pasy.
Deklaracja podaje kategorię izolacyjności B3, kategorię pochłaniania A3 i obciążenie wiatrem. Każda wartość ma własną normę i warunek użycia.
Dla tego wyrobu poziom powstrzymywania i klasa szerokości pracującej nie są deklarowane.
Pozostałe parametry
- Grubość panelu
- 100 mm
- Wysokość
- 3 000 mm
- Rozstaw słupków
- 4 000 mm
- Fundament
- pal wiercony, 1 500 mm
- Wypełnienie
- wełna mineralna w osłonie perforowanej
Montaż: kolejność prac
-
Krok 1
Wytyczenie osi słupków
Na miejscu Taśma miernicza, geodeta, projekt fundamentów
-
Krok 2
Wiercenie otworów pod fundamenty
Na miejscu Wiertnica, rury osłonowe
-
Krok 3
Betonowanie i osadzenie słupków
Na miejscu Beton, przymiar pionu, szablon słupków
-
Krok 4
Wsuwanie paneli między słupki
Na miejscu Panele, dźwig z chwytakiem, dwie osoby
-
Krok 5
Kontrola szczelności i odbiór
Na miejscu Lampa pomocnicza, protokół odbioru

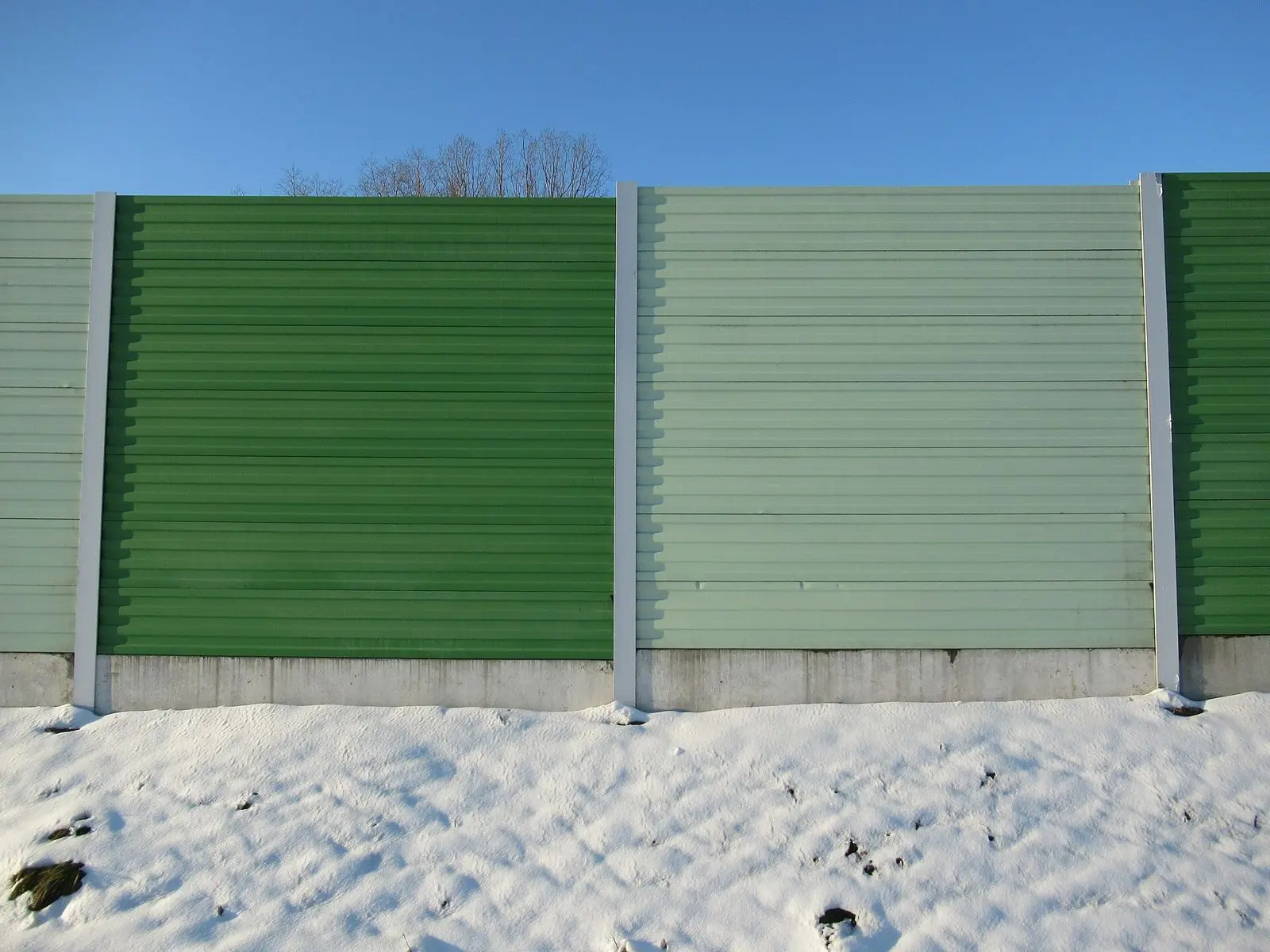

Zdjęcia wyrobu
Do pobrania
Przykładowe realizacje z tym wyrobem
Przykładowa realizacja, dane fikcyjne
Przykładowa realizacja: droga ekspresowa
Bariera H2, ekran i oznakowanie poziome na odcinku drogi ekspresowej. Dane są fikcyjne.
Przykładowa realizacja, dane fikcyjne

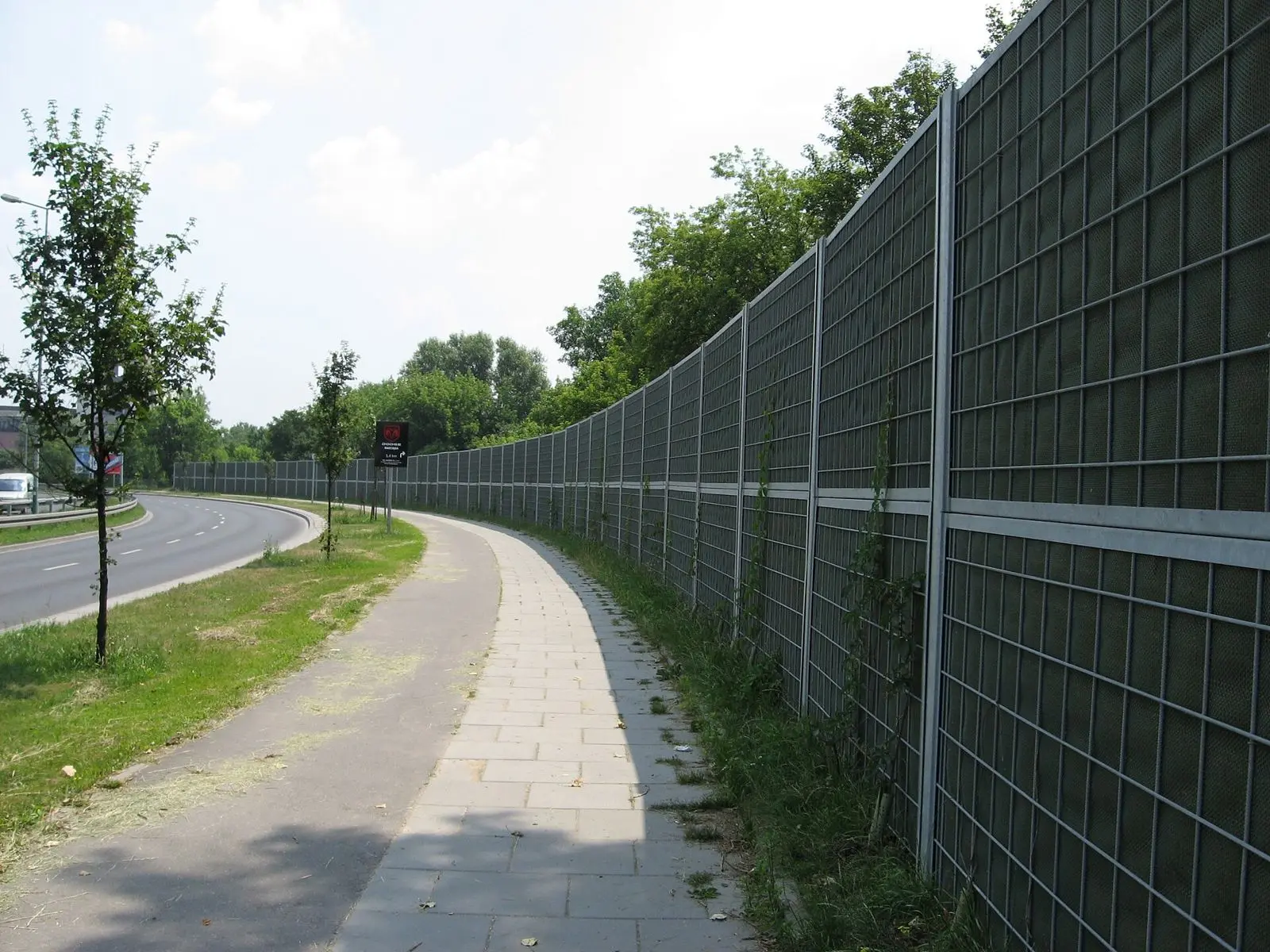

Przykładowa realizacja: ekrany przy ulicy
Ekran akustyczny wzdłuż ulicy i chodnika przy zabudowie. Dane miejsca i inwestora są fikcyjne.
