Poziom powstrzymywania
H1
Źródło Deklaracja DWU/SZ/2026/102, badania TB 42 i TB 11 wg PN-EN 1317-2
Warunek użycia Słupki co 1 500 mm, taśma na wysokości 800 mm, grunt jak w warunkach badania
Deklaracja przykładowa
Bariera stalowa H1
Jednotaśmowa bariera stalowa o gęstszym rozstawie słupków. Deklaruje poziom powstrzymywania H1.
Rysunek wyrobu
Wymiary w mm. Rysunek powstaje z parametrów wyrobu; linia przerywana pokazuje największe przemieszczenie dopuszczone deklarowaną klasą.
Parametry z deklaracji
Szerokość pracująca
W4
Źródło Deklaracja DWU/SZ/2026/102, badanie TB 42
Warunek użycia Za barierą co najmniej 1,3 m wolnej przestrzeni; sprawdza ją projektant
Deklaracja przykładowa
Intensywność zderzenia
B
Źródło Deklaracja DWU/SZ/2026/102, wskaźniki ASI i THIV z badania TB 42
Warunek użycia Układ opisany w deklaracji
Deklaracja przykładowa
Bariera H1 ma jedną taśmę falistą na wysokości 800 mm. Słupki stoją co 1 500 mm i są zagłębione w gruncie na 1 200 mm.
Deklaracja podaje poziom H1, klasę W4 i intensywność B jako osobne wartości, każdą z numerem badania i warunkiem użycia.
Dla tego wariantu sprawdź rozstaw słupków w deklaracji i porównaj go z układem przyjętym w projekcie.
Pozostałe parametry
- Materiał taśmy
- stal ocynkowana ogniowo
- Grubość taśmy
- 3 mm
- Długość elementu taśmy
- 4 000 mm
- Słupek
- kształtownik C, 120 mm
- Zagłębienie słupka
- 1 200 mm
Montaż: kolejność prac
-
Krok 1
Wytyczenie osi i punktów słupków
Na miejscu Taśma miernicza, tyczki, projekt z rozstawem 1 500 mm
-
Krok 2
Wbicie słupków
Na miejscu Wbijarka do słupków, poziomica, dwie osoby
-
Krok 3
Montaż dystansów i taśm
Na miejscu Dystanse, taśmy, klucz udarowy
-
Krok 4
Skręcenie połączeń
Na miejscu Śruby z wykazu deklaracji, klucz dynamometryczny
-
Krok 5
Pomiar wysokości i odbiór
Na miejscu Przymiar, protokół z pomiarem wysokości taśmy

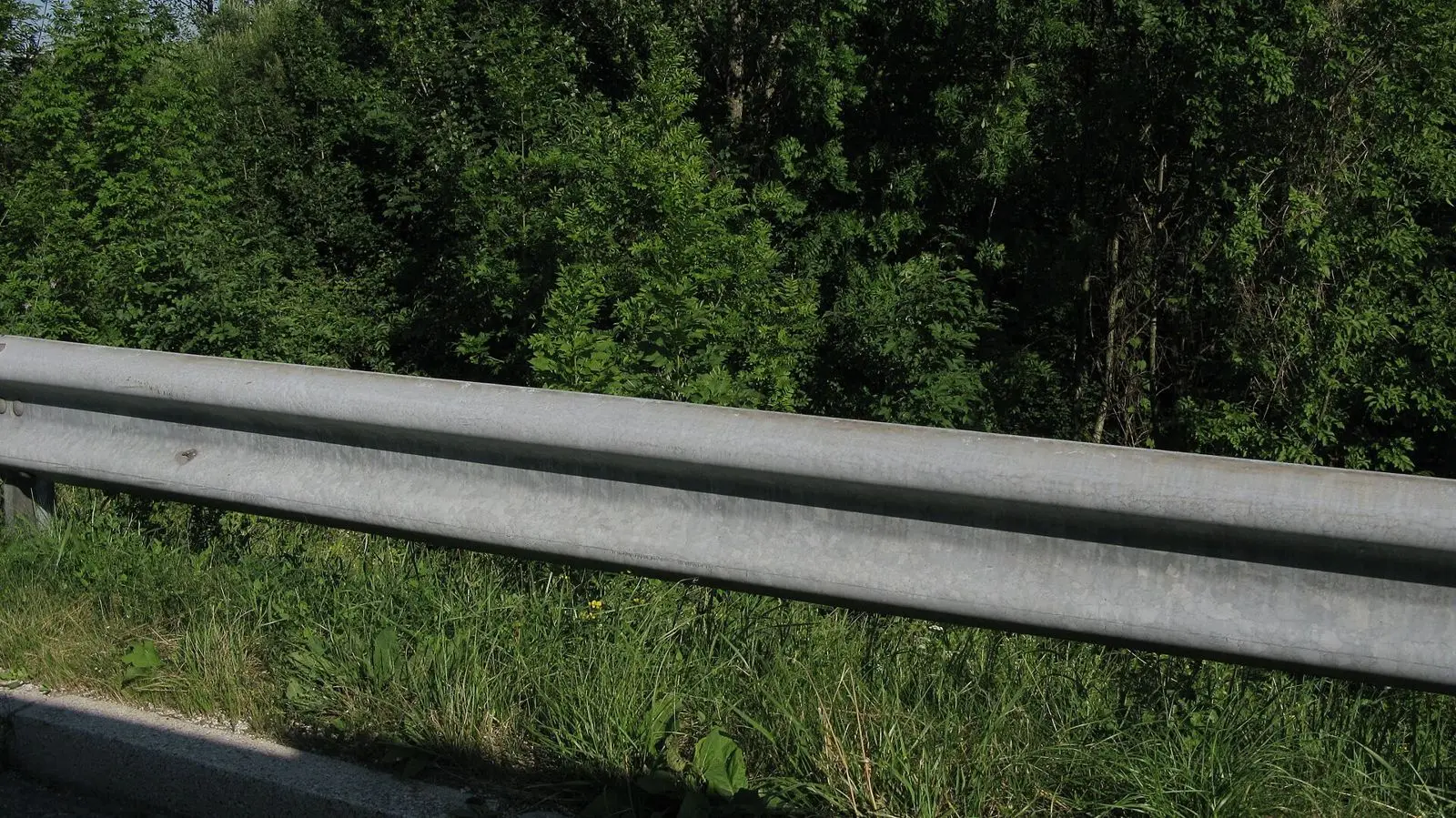

Zdjęcia wyrobu
Do pobrania
Przykładowe realizacje z tym wyrobem
Przykładowa realizacja, dane fikcyjne
Przykładowa realizacja: pas rozdzielający
Bariera betonowa H2 w pasie rozdzielającym i bariera H1 na poboczu. Dane są fikcyjne.
