Bariera mostowa H2

Dwutaśmowa bariera stalowa kotwiona do konstrukcji obiektu. Deklaruje poziom powstrzymywania H2.

Rysunek wyrobu

Przekrój
H 1 100 mmjezdniaW3 ≤ 1,0 m
Widok wzdłuż drogi
a 1 000 mm1 100

Wymiary w mm. Rysunek powstaje z parametrów wyrobu; linia przerywana pokazuje największe przemieszczenie dopuszczone deklarowaną klasą.

Parametry z deklaracji

Poziom powstrzymywania

H2

Źródło Deklaracja DWU/SZ/2026/104, badania TB 51 i TB 11 wg PN-EN 1317-⁠2

Warunek użycia Słupki co 1 000 mm, kotwy w płycie o grubości co najmniej 250 mm

Deklaracja przykładowa

Szerokość pracująca

W3

Źródło Deklaracja DWU/SZ/2026/104, badanie TB 51

Warunek użycia Za barierą co najmniej 1,0 m wolnej przestrzeni; sprawdza ją projektant

Deklaracja przykładowa

Intensywność zderzenia

B

Źródło Deklaracja DWU/SZ/2026/104, wskaźniki ASI i THIV z badania TB 51

Warunek użycia Układ opisany w deklaracji

Deklaracja przykładowa

Deklaracja w PDF 39 KB

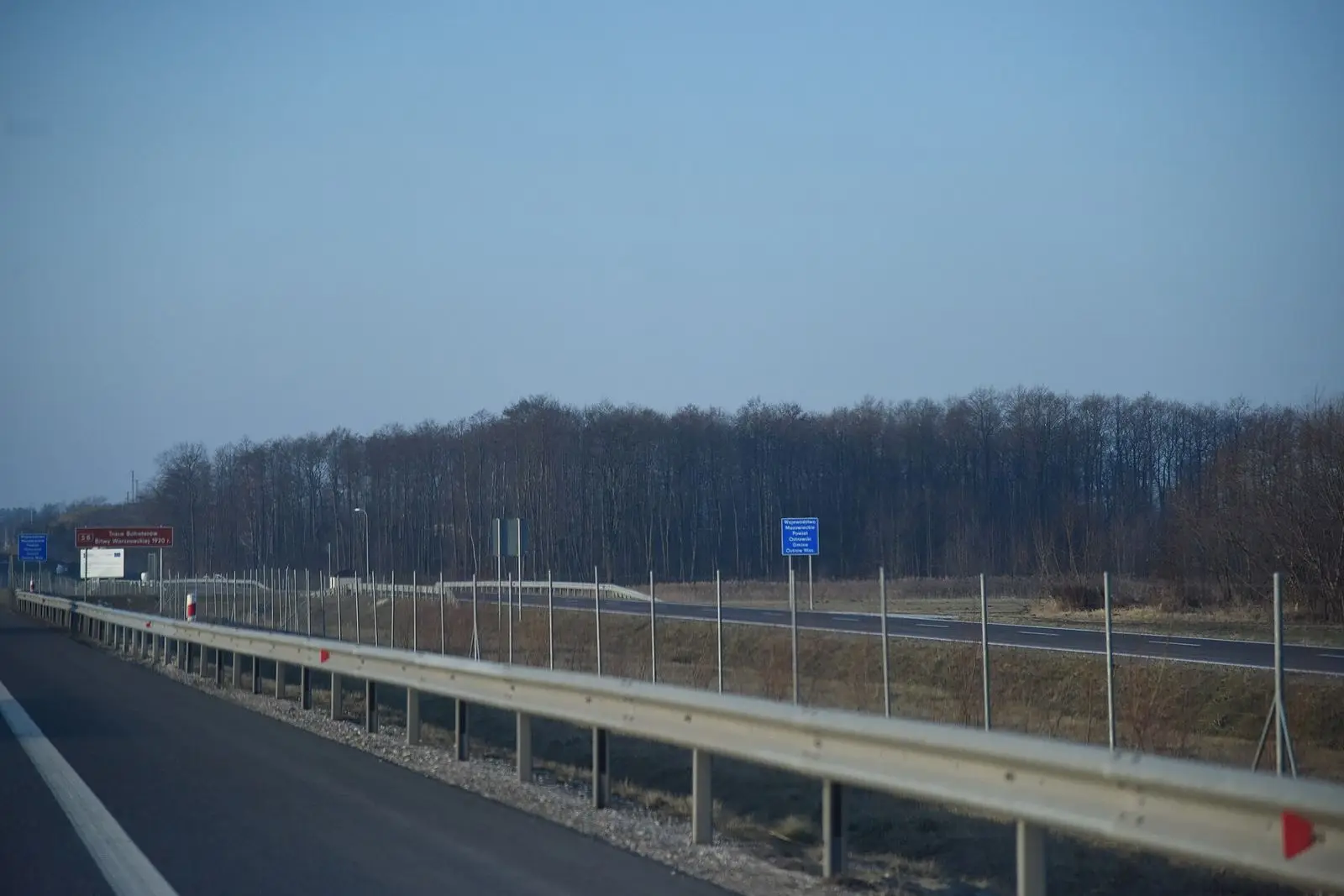

Bariera mostowa jest przykręcona przez płytę do konstrukcji obiektu. Górna taśma leży na wysokości 1 100 mm, słupki stoją co 1 000 mm.

Deklaracja podaje poziom H2, klasę W3 i intensywność B, z opisem kotwienia i grubości płyty nośnej, dla której badanie było wykonane.

Dla tego wariantu sprawdź w deklaracji warunki kotwienia i porównaj je z konstrukcją obiektu w projekcie.

Pozostałe parametry

Materiał taśm
stal ocynkowana ogniowo
Liczba taśm
2
Płyta podstawy
240 x 20 mm
Kotwy
dwie na słupek
Grubość płyty nośnej
co najmniej 250 mm

Montaż: kolejność prac

  1. Krok 1

    Wytyczenie osi i punktów kotew

    Na miejscu Taśma miernicza, szablon rozstawu kotew

  2. Krok 2

    Wiercenie otworów pod kotwy

    Na miejscu Wiertnica, odkurzacz przemysłowy, dwie osoby

  3. Krok 3

    Ustawienie słupków na płytach

    Na miejscu Słupki z płytami, poziomica

  4. Krok 4

    Montaż dystansów i dwóch taśm

    Na miejscu Dystanse, taśmy, klucz udarowy

  5. Krok 5

    Skręcenie połączeń i kotew

    Na miejscu Kotwy i śruby z wykazu, klucz dynamometryczny

  6. Krok 6

    Pomiar wysokości i odbiór

    Na miejscu Przymiar, protokół z pomiarem wysokości i momentów dokręcenia
